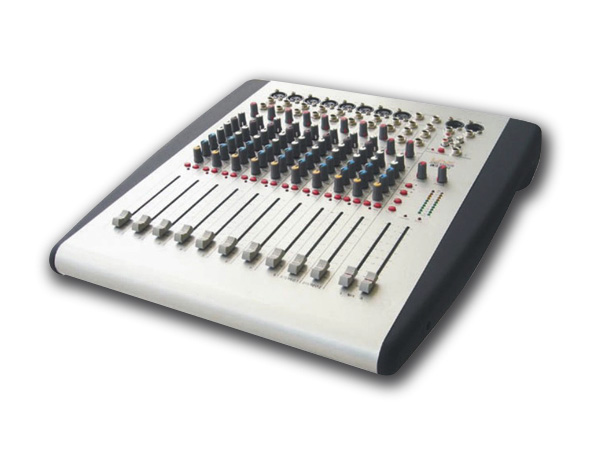

SOUNDCRAFT 声艺LX9(RW5767) 16路实况调音台

LX9作为全新设计的中型实况调音台，它保留了LX7ii所有优点的基础设计，更加突显其经典中型调音台的地位，真实七组母线设计，GB30最新技术的应用，令LX9在保留原有技术及风格的基础上更进一步，成为新一代中型调音台的典范。全新的技术应用，提供无与论比的声音特性；完善的功能设计，适合各种中小型场所的现场调音，其录音设计功能亦可兼作演播室应用。

主要特性

• 三种规格，16、24 和32路通道

• GB30话筒前置放大器和精确的均冲电路

• 真正的7母线结构

• 2组立体声输入，2组立体声返回

• 通道直接输出

• 方便的对讲通话

• 100mm行程的推子（衰减器）

• 四路一组的+48V幻象供电开关选择

• 6组AUX辅助输出，其中4组AUX可选择推子前或推子后

• 18dB/倍频程陡峭的高通滤波器

• 插入点可加插在总输出或分组输出通道

• 12段LED电平显示器

• PSU内置电源

典型技术规格

频率响应 XLR输入到任何输出+0/?1dB，20Hz ? 20kHz

总谐波失真和噪声 全部测量在+10dB输出和30dB增益的状态

XLS输入到直接输出<0。007%，1kHz

XLS输入到混音输出<0。007%，1kHz

话筒输入端的等效输入噪声（E.I.N.） 22Hz ? 22kHz带宽，不卓权，?128dBu（150Ω声源阻抗）

话筒增益 最小 5dB

最大 60dB

母线噪声 最大输出，输入推子 ? 最大，混音推子0dB

32通道 ?85du

16通道

编组输出，输入推子?最大，编组推子0dB

32通道 ?85du

16通道

辅助输出，输入推子? 最大，辅助控制0dB

32通道 ?88du

16通道

通道间串音@1kHz 输入通道哑音 >98dB

输入推子间的距离 >98dB

输入声像电位器隔离 >82dB

混音路由隔 >98dB

编组路由隔离 >98%

邻近通道隔离 >100dB

编组?混音串音 <84dB

辅助发送切断

共模抑制比（CMRR） 单声道输入，在最高增益时测量：典型值80dB@1kHz

输入和输出电平 输入通道话筒输入 无穷大+15dBu

输入通道线路输入 最大+30dBu

立体声输入和插入回传 最大+20dBu

全部输出 最大+20dBu

一般操作电平 0dBu；耳机功率：2x250mW，200Ω耳机

输入和输出阻抗 话筒输入 2kΩ

线路输入 >10kΩ

输入通道插入回传 5kΩ（用EQ输入，否则最差的情况为1.8kΩ）

混音、编组和辅助输出 150Ω

插入发送 75Ω

推荐耳机阻抗 50?600Ω

高通滤波器（单声道输入） 100Hz，每倍频程18dB斜率

EQ（单声道输入） HF ±15dB，2阶斜率特性

Hi?Mid 550Hz?13kHz，±15dB，q=1

Lo?Mid 80Hz?1.9kHz，±15dB，2阶斜率特性

指示灯 6条3色12段LED发光柱

电源消耗 交流电源（内置PSU）85v?270V，50Hz?60Hz通用输入

耗电 小于50W

工作条件 温度范围 -10° ～ +30°C

相对湿度 0% ～ 80%

重量 16通道 18.2kg

24通道 21.8kg

32通道 25.4kg

尺寸 32路 1059 x 503 x 164mm

24路 865 x 503 x 164mm

16路 653 x 503 x 164mm
