JTS US-901D/Mh-950 (手持单咪)

JTS US-901D/Mh-960 (手持单咪)

JTS US-901D/PT-950B+CM-501(领夹单咪)

1．US-901D(UHF PLL单频道自动选讯接收机)

⑴性能特点

①搭配单支无线发射器使用

②搭配锁相环迴合成调皆器(PLL)与193个可选频道

③自动选讯功能（True Diversity）使接收断讯降到最低

④装配"表面声频波器(S.A.W.)" 可有效避免其它讯号及杂音干扰

⑤内建式静音（Noise Mute）及音码锁定回路(Tone Key Squelch)可抑制干扰

⑥“Lock on”模式的功能可避免使用无意间改变频率，感度或电源开关

⑦为达到最稳定收讯，天线都经调校

平衡式XLR输出和非平衡6.3mm(1/4”)输出

精简地金属外壳、半U机柜设计的接收机

⑵产品参数

频率震荡模式……..锁相环回路

载波频率范围……..502~960MHz

讯号噪声比………..> 105dB

总失真率…………..<0.6@1KHz

功能显示方式……..液晶显示器

功能显示内容……..频率，天线A/B，静音，声频/射频，电池格数

控制方式…………..ON/OFF, 频率(上/下)，频率扫描，音码锁定, 声频，功能锁定

音频输出准位……..-12 dB

音频输出阻抗……..600Ω

静音方式…………..静音及音码锁定迴路

电源供应…………..12-18VDC, 600mA

输出插头型式……..1个平衡式XLR接头,

1个非平衡式 φ 6.3m/m接头

尺寸(m/m)…………125mm(长)*40mm(高)*211mm(宽)

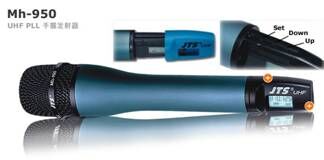

2.Mh-950(UHF PLL手握发射器）

Mh-960(UHF PLL手握发射器)

⑴性能特点

①    UHF锁相环迴路手握发射麦克风

②    先进的电路设计确保稳定讯号输出

③    平稳及宽广的频率响应的发射讯号

④    先进线路及音码锁定迴路抑制杂讯干扰

⑤    可更换式的音头模组便利替换

⑥    内建式天线

⑦    电容式或动圈式音头皆可使用

⑧    193个可选频道

⑨    "功能锁定"可防突然地断讯

⑵产品参数

频率震荡模式……..锁相环迴路

载波频率范围……...502MHz~960MHz

RF输出…………….10mW

稳定度……………..±10KHz

频率漂移…………..±48KHz

液晶显示…………..频率,电量显示,感度

控制方式…………..电源开关,设定模式,声频,频道(上/下),功能锁定模式

假象干扰比 ……….<-50 dBC

音频响应…………..50Hz ~ 16KHz

电池型式…………..UM3, AA 1.5V*2

3.PT-950B (腰挂式发射器)

⑴性能特点

①    预设193可选频道

②    AA电池供应

③    迷你坚硬的外观设计

④    可靠的腰带夹

⑤    4P迷你XLR接头设计

⑥    与领夹式或头戴式麦克风搭配使用

⑦    铁制滑盖设计提供极佳保护

⑧    轻巧、使用便利之设计方便长期配戴使用

⑨    功能锁定模式防止意外中断

⑵产品参数

频率震荡模式……..锁相环迴路

载波频率范围……...502 MHz~960 MHz

RF输出…………….10mW

稳定度……………..±10KHz

频率漂移…………..±48KHz

液晶显示…………..频率,电量显示、感度

控制方式…………..电源开关,设定模式,声频,频道(上/下),功能锁定模式

假象干扰比 ……….<-50 dBC

音频响应…………..40Hz ~ 18KHz

电池型式…………..UM3, AA 1.5V*2

4.CM-501（领夹式麦克风）可选配其它领夹

(1)性能特点

①单一指向性

①    宽广的音域如同原音重现

②    极小型外观设计

③    易于夹在领带、衣领及衣服上

（2）产品参数

·输出接头……………4P迷你接头

·频率响应……………100～15,000Hz

·指向性………………心型指向性

·感度(at 1KHz)………-60dB±3dB

·输出阻抗……………2.2KΩ

·最大承受音压1%THD…130dB

·尺寸(mm)……………φ10.1mm（宽）*26.4mm(高)

·重量…………………21.5g
