JTS  CS-120会议系统

一．系统特点

CS-120為數位控制的會議系統專為大型會議中心及相關場所而設計. 數位控制技術能確保在大型會議中心使用時擁有穩定及快速的訊號傳輸品質. 最多可同時串聯256台的主席機(CS-120CH)及代表機(CS-120DU)使用. CS-120數位會議系統除了具有投票功能外, 只要與電腦連接後再搭配JTS會議系統管理軟體就能開啟視訊追蹤等其它更詳細的管理控制功能.

二．产品介绍

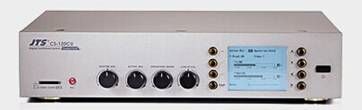

1．CS-120CU（控制主机）

會議單元最大容量   ≤256

投票功能     有

頻率響應     40-16000Hz

訊噪比  >80 dBA

動態範圍     >85 dB

串音      >70 dB

總諧波失真 <0.05%

電源      110V or 220V AC

音訊輸入     原音輸入:φ6.4mm

平衡式: 位準:0.775V

錄音輸入: RCA x1

音訊輸出     原音輸出:RCA x2

平衡式原音輸出:XLR x 1 BAL.

錄音輸出:RCA x 1

輸出負載     >1 kΩ

控制介面     RJ45 以太網路，連接到 PC

最大消耗功率    150W

適用電纜規格    專用電纜 (7 PIN)

輸出連接座 DIN7P 帶扣

2．CS-120CH（主席机）

頻率響應     40-16000Hz

耳機輸出阻抗    >16 Ω

耳機輸出位準    10 mV

耳機輸出型式    φ 3.5mm立體座

最大消耗功率    1.65W (含 256 x 64LCD)

1W (不含 256 x 64 LCD)

接頭型式     7P-DIN 帶扣專用電纜

鵝管麥克風

麥克風型式 單指向性電容式麥克風

靈敏度  -46 dBV/Pa

頻率響應     80-18000Hz

輸出阻抗     2kΩ

指向性  >20 dB(1kHz)

等效噪音     25 dBA (SPL)

最大音壓     125 dB (THD<3%)

3．CS-120DU（代表机）

頻率響應     40-16000Hz

耳機輸出阻抗    >16 Ω

耳機輸出位準    10 mV

耳機輸出型式    φ 3.5mm立體座

最大消耗功率    1.65W (含 256 x 64LCD)

1W (不含 256 x 64 LCD)

接頭型式     7P-DIN 帶扣專用電纜

鵝管麥克風

麥克風型式 單指向性電容式麥克風

靈敏度  -46 dBV/Pa

頻率響應     80-18000Hz

輸出阻抗     2kΩ

指向性  >20 dB(1kHz)

等效噪音     25 dBA (SPL)

最大音壓     125 dB (THD<3%)
